Autodesk Infraworks ซอฟท์แวร์สำหรับการสร้างแบบจำลองเมือง ที่มีระบบการทำงานในรูปแบบของ BIM (Building Information Modeling) และ TIM (Town Information Modeling) ซึ่งกระบวนการทำงานในลักษณะดังกล่าวนี้กำลังเป็นที่นิยมอย่างมากในปัจจุบัน ทั้งในกลุ่มของสถาปนิก วิศวกร นักผังเมือง ตลอดจนนักวางแผนในการพัฒนาเมือง หรือจะนำไปใช้ในการต่อยอดการพัฒนาในสายงานที่เกี่ยวข้องอื่นๆ อีกมากมาย ไม่ว่าจะเป็นงานด้านสาธารณูปโภค สาธารณูปการ การจัดการในด้านที่ดิน การทำถนน คลองชลประทาน และอื่นๆ ที่เกี่ยวข้องกับการพัฒนาทางกายภาพ ซึ่งจะช่วยในการพัฒนาเมืองทางด้านกายภาพได้เป็นอย่างดี
โดย Autodesk Infraworks นั้น จะทำงานต่อยอดกับฐานข้อมูลจากระบบสารสนเทศภูมิศาสตร์ หรือที่เรียกกันว่า GIS (Geographic Information System) ที่นำมาใช้เป็นเครื่องมือในการเก็บข้อมูลและจำลองข้อมูลขึ้นมาเพื่อทำงานทางด้านการวางแผนและการวางผังเมือง โดยข้อมูลในระบบ GIS ที่เราใช้กันอยู่นั้นก็มักที่จะมีลักษณะเป็นรูปแบบของข้อมูล 2 มิติ ประกอบกับข้อมูลอรรถาธิบายต่างๆ ซึ่งในปัจจุบันจะเห็นว่ากระบวนการในการวางผังเมือง และกระบวนการในการออกแบบอาคารนั้นทำงานแยกกันคนละส่วน และจะมีการสร้างระบบฐานข้อมูลคนละชุดกัน ไม่เชื่อมโยงกัน ผู้ที่ออกแบบอาคารก็ทำการออกแบบอาคารของตนเอง ผู้ที่ทำงานผังเมืองก็ทำในส่วนของตนเอง หน่วยงานที่ทำข้อมูลด้านสาธารณูปโภคและสาธารณูปการก็ทำงานแยกออกไปอีกส่วน ไม่ได้ประสานและเชื่อมโยงกันเป็นฐานข้อมูลเดียวกัน หรือเมื่อมีการนำข้อมูลที่แต่ละส่วนดำเนินการมาประสานกันก็จะพบข้อบกพร่องมากมายในความไม่ถูกต้องและตรงกัน
ดังนั้น เพื่อเป็นการต่อยอดและเชื่อมโยงในการพัฒนากระบวนการทางด้านการวางแผนวางผังเมือง การใช้ BIM (Building Information Modeling) และ TIM (Town Information Modeling) เข้ามาเป็นเครื่องมือที่ทำให้เกิดการบูรณาการและต่อยอดของกระบวนการในการจัดทำผังเมืองจึงเป็นสิ่งที่จำเป็นและมีประโยชน์อย่างยิ่ง โดยเราสามารถที่จะนำเสนอข้อมูลออกมาได้ในรูปแบบลักษณะของเมือง 3 มิติ ประกอบกับข้อมูลต่างๆ ที่ผู้ใช้สามารถใส่และบันทึกลงไปในระบบได้ ทำให้เราสามารถจำลองสภาพทางกายภาพของเมืองขึ้นมาในคอมพิวเตอร์ และเห็นภาพเสมือนจริงได้บนคอมพิวเตอร์ ทำให้นักวางแผนและผังเมืองสามารถจินตนาการและมองภาพของการพัฒนาได้อย่างแม่นยำมากยิ่งขึ้น
Autodesk InfraWorks นั้นมีศักยภาพและความสามารถมากมายในการทำงานในด้านของการวางแผนและวางผังเมือง ซึ่งสามารถเชื่อมโยงและต่อยอดกับกระบวนการทำงาน GIS ในปัจจุบันได้เป็นอย่างดี ไม่ว่าจะเป็นการนำภาพถ่ายทางอากาศ ภาพถ่ายดาวเทียม ฐานข้อมูลจาก GIS ตลอดจนโมเดลสามมิติในรูปแบบต่างๆ เข้ามาเชื่อมโยงรวมกันได้บนหน้าจอโปรแกรม ตลอดจนสามารถนำมาต่อยอดในการนำเสนอ และวิเคราะห์ต่างๆ ได้อีกมากมาย โดยภายในระบบดังกล่าว ผู้ใช้สามารถทำการสร้างอาคาร ถนน ท่อน้ำ เสาไฟฟ้า ต้นไม้ เสาไฟฟ้า สะพาน บ่อน้ำ คลอง แม่น้ำ และข้อมูลทางด้านกายภาพต่างๆ ได้มากมายในรูปแบบของ 3 มิติ พร้อมกับมีข้อมูลประกอบวัตถุต่างๆ ที่เราสร้างขึ้น หรือแม้กระทั่งการนำข้อมูลจากระบบคอมพิวเตอร์ออกไปสู่อุปกรณ์พกพา Mobile Device เพื่อให้กระบวนในการนำข้อมูลไปสู่การใช้งานนั้นมีประสิทธิภาพมากยิ่งขึ้นต่อไป
เริ่มต้นใช้งานง่ายๆ เพียง 5 ขั้นตอน ด้วยการใช้เครื่องมือ Model Builder สำหรับ Infraworks 360
|
 |
 |
 |
 |
 |
 |
- เริ่มต้นการใช้งาน Infraworks 360 กับการใช้เครื่องมือ Model Builder Tool ที่เป็นเครื่องมือในการนำฐานข้อมูลของพื้นที่ในระบบของ Autodesk มาใช้เป็นแผนที่ต้นฉบับในการพัฒนาการทำงาน
|
- ให้ทำการเลือกที่ตั้ง และสภาพแวดล้อมรอบๆ ที่ตั้งที่ต้องการให้ Model Builder ทำการสร้างฐานข้อมูลของพื้นที่ทั้ง Vector และ Raster และข้อมูลด้านอื่นๆ มาให้
|
- ทำการตั้งชื่อโมเดลที่เราได้ทำการสร้างขึ้น
|
 |
 |
|
 |
 |
|
- ในไม่กี่นาทีคุณจะได้รับ Email เพื่อแจ้งให้ทราบความข้อมูลจาก Model Builder นั้นพร้อมให้เข้าใช้งานได้แล้ว
|

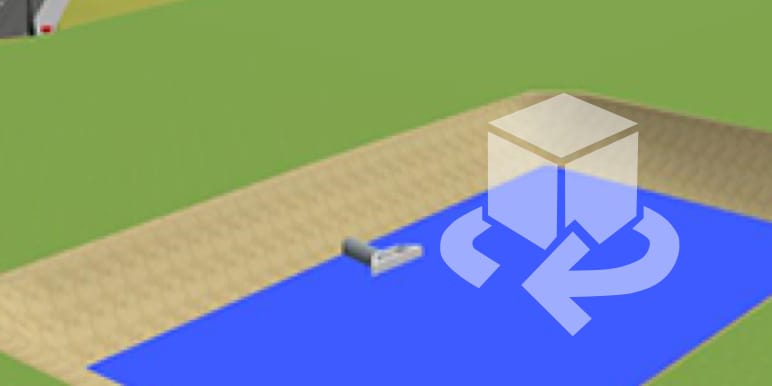

- ทำการเปิดโมเดลและเริ่มต้นทำงานได้บน Infraworks 360 จากโมเดลที่ถูกจัดเตรียมมาให้
|
|
ความสามารถของ Autodesk Infraworks 360 นั้นมีอยู่มากมาย ดังนี้
::: Early-stage design ::: |
|
|
|
 |
 |
 |
 |
Unit configuration
สามารถทำการกำหนดหน่วยวัดของโมเดล ตามหมวดหมู่ที่ต้องการ (Basic, Transportation และ Structure) และทำการกำหนดความแม่นยำที่แตกต่างกัน โดยโปรแกรมก็จะทำการเก็บค่าที่เราเลือกไว้ ทั้งในหน่วย Metric และหน่วยในระบบ Imperial |
Component roads
วัตถุประเภทถนนในโปรแกรมจะมีลักษณะเป็นแบบพาราเมตริกของส่วนต่างๆ เช่น เลนถนน, ขอบทาง (Curb) รางระบายน้ำ และทางเท้า ซึ่งผู้ใช้สามารถเพิ่ม, แบ่ง, ลบ หรือแก้ไขได้ทุกๆ ส่วนของถนนของโครงสร้างและสามารถบันทึกเก็บไว้ในฐานข้อมูลและนำมาใช้ต่อได้ภายหลัง |
Expanded roadside grading capabilities
สามารถออกแบบความลาดชันของดินตัด-ดินถม ข้างทางของถนนทั้งซ้ายและขวาแตกต่างกันได้ ทั้งความชัน (Slopes) หรือวัสดุ |
Superelevation
ใช้และตรวจสอบระดับของหน้าตัดของถนน, สะพาน หรือในตำแหน่งพื้นที่จุดตัด
Cross-Section Viewer จะแสดงหน้าตัดที่จุดใดก็ได้ตามแนวถนนที่ต้องได้ทำการวาง Station Tracker คลิกที่ส่วนหน้าตัดที่เป็นสีน้ำเงินเพื่อทำการตรวจสอบระดับของจุดที่สำคัญ |
 |
 |
 |
 |
Smart pavement drainage
เมื่อทำการวางและปรับขนาดของทางเท้าแบบอัตโนมัติ โปรแกรม Infraworks 360 จะจดจำและตอบสนองต่อรูปทรงของหน้าตัดถนนที่มีความซับซ้อนนี้ได้ เช่น ในส่วนของระดับหน้าตัด โปรแกรมจะทำการตรวจสอบและทำการแก้ไขหน้าตัดและความชันของถนนให้โดยอัตโนมัติ |
Model Legal Boundaries
เราสามารถทำการวาดพื้นที่และทำการแก้ไขไขรูปร่างและระยะ รวมถึงการเปลี่ยนแปลงเส้นตรงให้เป็นเส้นโค้ง หรือจะมีการนำเข้าไฟล์ของพื้นที่เข้ามาภายในโปรแกรม
สำหรับไฟล์ SHP หรือ SDF จาก GIS ที่มีลักษณะหลายๆ ประเภท สามารถทำการเลือกพื้นที่นั้นและทำการคลิกเมาส์ปุ่มขวา ก็จะสามารถทำการเปลี่ยนพื้นที่นั้นให้เป็นแบบ Easement หรือ Right of way |
Component-Based Bridge Design
แก้ไข Bridge decks และคานสะพานได้อย่างอิสระ ทั้งขนาดและรูปร่างหน้าตัดตามความยาวของสะพานได้ |
Intuitive user experience
ทำงานได้อย่างรวดเร็วด้วย Interface ที่ออกแบบให้ใช้งานได้ง่าย และเข้าถึงเครื่องมือที่เหมาะสมกับประเภทงานของคุณได้อย่างรวดเร็ว โดยในขณะที่ทำงานในแต่ละช่วงก็ไม่จำเป็นต้องมีการเปลี่ยนแปลงแถบเครื่องมือ ทำให้ประหยัดเวลาและสามารถเข้าถึงส่วนต่างๆ ได้ตามที่ผู้ใช้ต้องการ |
|
|
 |
|
Sketching and layout capabilities
สามารถเพิ่มเติมรายละเอียดที่เหมือนจริง เช่น ถนน สะพาน อาคาร ที่จะทำให้โมเดลเมืองและชิ้นงานของเรานั้นมีความสมจริง และง่ายต่อการสื่อสารและทำความเข้าใจ
โดยโปรแกรมก็จะมี Style ไดอะล็อกบ็อกซ์ให้ผู้ใช้ทำการสร้างเพิ่มเติมขึ้นมาได้ หรือสามารถทำการป้อนค่าที่แตกต่างลงไป ซึ่งประกอบไปด้วย Barriers, Bridges, Buildings, Coverage areas, Pipelines/pipeline connectors, Points of interest, Railways, Roads, Trees, Water |
Quickly create multiple proposals
มีประสิทธิภาพมากขึ้นในการประเมินทางเลือกของ Proposals ต่างๆ เพื่อเป็นการพัฒนาแบบร่างที่ถูกต้องแม่นยำมากยิ่งขึ้น และมีผลต่อการได้มาซึ่งข้อสรุปของทางเลือกที่ดียิ่งขึ้น |
Advanced Capabilities
เข้าถึงความสามารถเฉพาะด้านด้วยเทคโนโลยีระดับบนของถนน สะพานและระบบระบายน้ำ
เร่งกระบวนการออกแบบโดยใช้ Roadway Design for InfraWorks 360 ซึ่งวิศวกรที่ออกแบบถนนก็สามารถที่จะวางเส้นทาง การผลิตแบบ และสามารถส่งไฟล์นี้ผ่านระบบ Cloud ตลอดจนสามารถส่งไฟล์ไปเข้า AutoCAD Civil 3D เพื่อมาทำงานออกแบบในระดับรายละเอียด
โดย Autodesk Infraworks 360 นั้นจะมาพร้อมกับเทคโนโลยีระดับบนอยู่ 3 ตัวด้วยกัน คือ Roadway Design, Drainage Design และ Bridge Design |
|
::: Cloud collaboration ::: |
|
|
|
|
 |
 |
 |
Model network storage
แชร์โมเดลที่สร้างขึ้นบน Network Drive และทำการสร้าง Local cache ภายในเครื่องคอมพิวเตอร์ของเราไว้ใช้งาน
สามารถทำงาน Collaborate ร่วมกันบน Network Drive เพื่อสร้างการทำงานร่วมกันได้อย่างรวดเร็ว โดย Model network storage ที่อนุญาตให้ผู้ใช้ทำการเก็บโมเดลไว้และสามารถแชร์ Network Drive และสามารถทำการแชร์โมเดลที่สร้างขึ้นจาก Infraworks 360 กับผู้ใช้ภายในองค์กรของคุณในขณะที่ข้อมูลของจะถูกซ่อนอยู่ด้านหลังของ Firewalls ขององค์กร |
Manage and publish models
เผยแพร่ เก็บ และจัดการโมเดลขนาดใหญ่จากส่วนกลางและมีความปลอดภัยบนระบบ Cloud เพื่อให้ระบบสามารถสนับสนุนการทำงานในแบบ Collaboration ร่วมกันในทีมงาน โดยสามารถทำการเชิญทีเข้าไปใช้งานและดาวโหลด และแก้ไขโมเดลร่วมกันบนโมเดลและฐานข้อมูลเดียวกัน
โดย Infraworks 360 สามารถแชร์และทำการเปิดโมเดลผ่านทางระบบเว็บ หรือบนอุปกรณ์ Mobile ซึ่งจะเหมาะกับผู้ที่ไม่มีโปรแกรม Infraworks |
Access models for viewing via web and mobile
ให้โอกาสในการเข้าถึงโมเดลของโครงสร้างพื้นฐาน และเลือกบางส่วนของโมเดลเพื่อทำการแชร์ให้กับกลุ่มของผู้มีส่วนได้ส่วนเสีย
สมาชิกในทีมสามารถใช้ Infraworks 360 ผ่านทางระบบเว็บหรืออุปกรณ์ Mobile เพื่อดูทางเลือกในการออกแบบและประกอบการตัดสินใจ ผู้มีส่วนได้ส่วนเสียสามารถรับทราบและมีส่วนร่วมได้มากขึ้นและให้ความคิดเห็นแบบ Real-Time ให้กับทีมงานของโครงการ โดยการเข้าถึงข้อมูลของโครงการได้จากทุกที่และทุกเวลา |
Real-time feedback
ด้วยฟังก์ชั่นของ Design Feed ก็จะทำให้ผู้ที่มีส่วนได้ส่วนเสียสามารถเข้ามาคอมเม้นท์ให้ความเห็นบนโครงการได้ ซึ่งจะใช้งานผ่านระบบ Web Browser หรือบนอุปกรณ์ Mobile ซึ่งก็จะทำให้ผู้มีส่วนได้ส่วนเสียสามารถรับทราบและมีส่วนร่วมได้มากยิ่งขึ้น และจะช่วยในกระบวนการการอนุมัติการตัดสินใจได้ง่ายยิ่งขึ้น และทีมงานก็สามารถเห็นทุกๆ ความเห็น และสามารถตอบความเห็นเหล่านั้นได้ รวมถึงการค้นหาและทำการมาร์คหัวข้อที่ได้รับการแก้ไขไปแล้ว |
 |
 |
|
|
Model publishing
แชร์ทุกส่วนหรือบางส่วนของโมเดลของคุณให้กับผู้ใช้งานจำนวนมาก รวมทั้งผู้มีส่วนได้ส่วนเสียจากโครงการ โดยผู้ที่เข้าดูไม่จำเป็นต้องมีซอฟท์แวร์ Infraworks 360 บนเดสก์ท็อป โดยสามารถดูโมเดลได้จากบน Web Browser หรืออุปกรณ์ iPad
ประหยัดเวลาด้วยขั้นตอนในการแชร์โมเดลทั้งหมดหรือบางส่วนไปบนระบบ Cloud และเมื่อคุณได้เผยแพร่โมเดล และเมื่อมีการแก้ไขหรือเปลี่ยนแปลงโมเดล การเปลี่ยนแปลงนั้นก็จะไปปรับปรุงสิ่งที่แชร์ไปบนระบบ Cloud โดยอัตโนมัติ |
iPad app
ช่วยเพิ่มการมีส่วนร่วมของโครงการด้วยการดูโมเดลผ่านอุปกรณ์ iPad ซึ่งสามารถทำการติดตั้ง App ได้ฟรี ผ่านทาง iTunes
โดย Infraworks 360 App บน iPad นั้น จะสามารถดูได้ในแบบ 3 มิติ การค้นหาโมเดล และยังสามารถทำการดาวโหลดเก็บไว้ใช้งานในระบบ Offline ได้อีกด้วย |
|
|
::: Visualization ::: |
|
|
|
 |
|
 |
 |
Views
เมนู Views จะช่วยให้ผู้ใช้สามารถสลับการแสดงผลได้อย่างรวดเร็ว และจะมี Options ให้ผู้ใช้ทำการตั้งค่าการแสดงผลนั้นๆ เก็บไว้ใช้ต่อไป เพื่อเป็นตัวเลือกในการแสดงผลบนหน้าจอ เช่น วิศวกรโยธาก็จะทำการทำงานบนมุมมอง Engineering View และถ้ากำลังทำงานเตรียมตัวเพื่อการนำเสนองานก็จะใช้มุมมอง Conceptual View ก็จะเหมาะสมกว่า |
Screencast record
ฟังก์ชั่นของ Screencast จะช่วยในการบันทึกภาพหน้าจอ ตลอดจนการเคลื่อนไหวของเมาส์และคีย์บอร์ดในขณะที่ทำการบันทึกเอาไว้ ซึ่งก็สามารถช่วยให้ผู้อื่นสามารถมาดูขั้นตอนการทำงานของ Infraworks ที่ได้บันทึกไว้ |
View project in context
ความสามารถในการแสดงผลของโครงการ การพัฒนาที่ดิน ถนน สาธารณูปโภค สถาปัตยกรรม และอื่นๆ ในบริบทของการสร้างสภาพแวดล้อมขึ้นมาก็จะช่วยในการสื่อสารกับผู้ร่วมงาน ลูกค้า และสาธารณะ เพื่อให้เกิดความเข้าใจถึงผลกระทบที่เกิดจากผลงานออกแบบที่จัดทำขึ้นได้ยิ่งขึ้น |
Near-realistic visual effects
สื่อสารแนวความคิดของการออกแบบด้วยเครื่องมือที่แสดงผลในแบบ Photorealistic Rendering ที่สามารถทำการเพิ่มแสงอาทิตย์และเงา ผิวน้ำที่สมจริง และบรรยากาศเมฆที่เคลื่อนไหว โดยเครื่องมือ Visual Effects จะช่วยให้ผู้ใช้สามารถทำการปรับเปลี่ยนการแสดงผลของโมเดลที่สร้างขึ้นให้แสดงผลได้อย่างสมจริง ซึ่งก็สามารถทำการปรับค่าได้หลายๆ อย่างเช่น Ambient occlusion, Surface opacity, Animated clouds |
Model creation |
|
|
|
 |
 |
|
 |
Generate terrain from point clouds
Infraworks 360 จะวิเคราะห์ข้อมูล Point Cloud ว่าจุดใดที่แสดงถึงความสูงของภูมิประเทศ และทำการสร้างข้อมูลของภูมิประเทศขึ้นมาสำหรับโมเดลของคุณ |
Generate features from point clouds
Infraworks 360 จะรู้จักคุณสมบัติของวัตถุต่างๆ เช่น ต้นไม้ และสัญลักษณ์ บนข้อมูล Point Cloud และจัดการแทนคุณสมบัติเหล่านี้ด้วยโมเดล 3 มิติโดยอัตโนมัติ |
Automated data import and model creation
เครื่องมือ Model Builder จะช่วยในการสร้างโมเดลจากข้อมูลได้อย่างรวดเร็ว โดยเป็นข้อมูลที่ถูกเก็บและรวบรวมไว้บนระบบ Cloud ซึ่งก็เป็นการสะดวกมากๆ สำหรับการเริ่มต้นใช้งาน Infraworks 360 |
Point cloud enhancements
สามารถนำเข้าและจัดการข้อมูล Point Clouds ที่ได้มาจากการใช้กล้อง Laser Scanner ใน Infraworks 360 เราสามารถทำการ Scale ให้มีขนาดใหญ่ขึ้น และกำหนด Theme ของการแสดงผลในลักษณะต่างๆ |
 |
 |
|
|
Model the existing environment
จำลองสภาพแวดล้อมปัจจุบัน ในรูปแบบของ 3 มิติและประกอบด้วยข้อมูลที่จะช่วยสนับสนุนการทำงานออกแบบและการตัดสินใจร่วมกันกับผู้มีส่วนได้ส่วนเสีย แทนที่จะใช้แผนที่ 2 มิติในลักษณะเดิมให้การทำงาน |
Import data and combine models
สามารถนำข้อมูลจากแหล่งอื่นเข้ามาบูรณาการร่วมกันได้บน Infraworks 360 ไม่ว่าจะเป็นไฟล์จาก 2D CAD, โมเดล 3 มิติ หรือจาก GIS ตลอดจนภาพประเภท Raster และข้อมูล Point Clouds ซึ่งก็สามารถรองรับประเภทของไฟล์ได้หลากหลายรูปแบบ เช่น RVT, FBX, LandXML, DWG, SHP, IMX, Point Cloud, IFC, DGN, SKP, CityGML |
|
|
Analysis |
|
|
|
 |
 |
 |
 |
View terrain contours
การวาดพื้นที่และขอบเขตขึ้นมา และสามารถทำการปรับเปลี่ยนรูปร่างและขนาด รวมถึงการเปลี่ยนเส้นขอบเส้นตรงให้เป็นเส้นโค้ง เพื่อให้สอดคล้องกับคุณลักษณะที่มีอยู่ คุณสามารถแสดงเส้น Contour แและทำการกำหนดค่าของช่วงของเส้น Contour |
Cross Section View of roads and intersections
ใช้ Cross Section View เพื่อทำการตรวจสอบระดับของถนนบริเวณจุดที่สำคัญ นอกจากนี้ยังสามารถทำการปรับเปลี่ยนค่าสูงสุดของ superelevation rate และ Runoff พารามิเตอร์สำหรับองค์ประกอบของถนนทั้งหมด |
Section-based earthwork quantities
คลิกที่ปุ่มเพื่อทำการคำนวณค่าปริมาณดินตัดและดินถม (Cut & Fill) ของถนนที่ได้ออกแบบ และเมื่อมีการแก้ไขถนนเราก็สามารถทำการเปรียบเทียบค่าของดินตัดและดินถมนี้ได้ และยังสามารถทำการส่งออกข้อมูลดินตัดดินถมนี้ออกไปเป็นไฟล์ CSV และสามารถ Import ข้อมูลนี้ไปเข้าในโปรแกรม Excel เพื่อใช้ในการจัดทำรายงานและการวิเคราะห์ได้ต่อไป |
Bridge line girder analysis
ใช้ความสามารถของระบบ Cloud ในการวิเคราะห์และตรวจสอบความแข็งแรงของโครงสร้างของคานสะพาน และดูผลลัพธ์ภายในโมเดล และรายละเอียดของผลใน PDF หรือจะส่งไปยังโปรแกรม Autodesk Structural Bridge Design เพื่อทำการออกแบบรายละเอียดและจัดทำเอกสารแบบต่อไป |
 |
|
|
 |
Flood simulation
หากได้มีการติดตั้งโปรแกรม Hydronia Riverflow 2D ผู้ใช้ก็จะสามารถทำการวิเคราะห์และจำลองสถานการณ์อุทกภัยได้บนแบบจำลองที่สร้างขึ้นใน Infraworks 360 โดยจะแสดงเป็นภาพเคลื่อนไหวแสดงการเปลี่ยนแปลงของระดับผิวน้ำ ความลึกของระดับน้ำ และความเร็วตามเวลา |
Dynamic site analysis
สร้าง Themes ขึ้นมาเพื่อช่วยในการวิเคราะห์สภาพแวดล้อมเพื่อให้โมเดลนั้นแสดงผลออกมาเป็นสี ตามลักษณะของชั้นข้อมูลที่ผู้ใช้กำหนดขึ้น เพื่อช่วยให้การแสดงผลดูเข้าใจง่ายและมีความน่าเชื่อถือมากยิ่งขึ้น โดยเฉพาะในกรณีที่พื้นที่มีความลาดชันอยู่ ก็สามารถทำการกำหนดให้แสดงผลเป็นสีตามความสูงเป็นช่วงๆ ได้อีกด้วย |
Measure distances and areas
วัดระยะทางและพื้นที่ เพื่อช่วยในการวิเคราะห์การมองเห็นจากจุดต่างๆ เพื่อช่วยในการระบุตำแหน่งที่ดีที่สุดสำหรับการจัดวางตำแหน่งของโครงการ เช่นการให้มันแสดงไฮไลด์สิ่งที่สามารถมองเห็นได้จากมุมมองที่แสดงอยู่บนหน้าจอ เพื่อทำให้เราเห็นว่า ในมุมมองที่กำลังดูอย่างนั้นมันมองพบวัตถุไหนบ้าง |
Shadow and lighting analysis
สามารถทำการวิเคราะห์แสงแดดและเงาแบบ Real-Time ของตำแหน่งที่ตั้ง วัน และเวลา เพื่อคาดการณ์เงาที่จะมีผลต่อโครงการของคุณ ซึ่งการวิเคราะห์นี้ก็สามารถทำให้เห็นถึงผลกระทบกับสิ่งแวดล้อมที่เกิดจากผลงานออกแบบของคุณได้อีกด้วย |
 |
|
|
|
Theme palettes
ใช้ Theme Palettes ในการสร้าง Theme ขึ้นมาเพื่อแยกข้อมูลมาแสดงผลในลักษณะของสีต่างๆ เช่น แสดงสีของสภาพการจราจรตามถนน หรือความสูงของสภาพภูมิประเทศ เป็นต้น |
|
|
|
Data exchange |
|
|
|
|
|
|
 |
Migrate roads and pipe networks to Civil 3D
Import ผลการออกแบบเบื้องต้นเข้าไปยัง Civil 3D โดยข้อมูลใน Infraworks 360 (เส้นถนน จุดตัดทางแยก ท่อต่างๆ) สามารถนำเข้าไปใน Civil 3D ได้ง่ายยิ่งขึ้น |
Import detailed Civil 3D objects into Infraworks 360
รองรับรูปทรงทั้งแนวตั้งและแนวนอน บันทึกและนำการกำหนดการตั้งค่าวัตถุมาใช้ซ้ำ
การกำหนดค่าขององค์ประกอบด้านการออกแบบ เช่น Styles และ Rules เพื่อให้การสื่อสารกับผู้มีส่วนได้ส่วนเสียสามารถเห็น และวิเคราะห์ข้อมูลของ AutoCAD Civil 3D ในบริบทที่เหมือนจริง
วิธีการทำงานที่ง่ายต่อการใช้งาน ที่สามารถใช้งานควบคู่กันระหว่าง Civil 3D กับ Infraworks 360 |
Use data and models from Autodesk products
สามารถใช้ข้อมูลจาก Autodesk Revit, Civil 3D, Map 3D และอื่นๆ
เครื่องมือจะช่วยให้คุณสามารถสร้างโมเดลโครงสร้างพื้นฐานขนาดใหญ่ ด้วยการใช้งานควบคู่กันกับซอฟท์แวร์ตัวอื่นๆ ของ Autodesk ไม่ว่าจะเป็น Revit, AutoCAD Map 3D, 3ds Max Design, AutoCAD Utility Design และ Navisworks |
Export capabilities
สามารถส่งออกข้อมูลได้ในหลายๆ รูปแบบ ทั้ง WaveFront (.obj), Collada (.dac) และ
Autodesk IMX (.imx) |
|
|
|
|
3D Collada models with animation
สามารถ Import โมเดลที่เคลื่อนไหวเข้ามาใช้ร่วมกันได้ เช่น กังหันลม, ธง และพวกรถยนต์ที่มีการกำหนดเส้นทางการวิ่ง |
|
|
|
